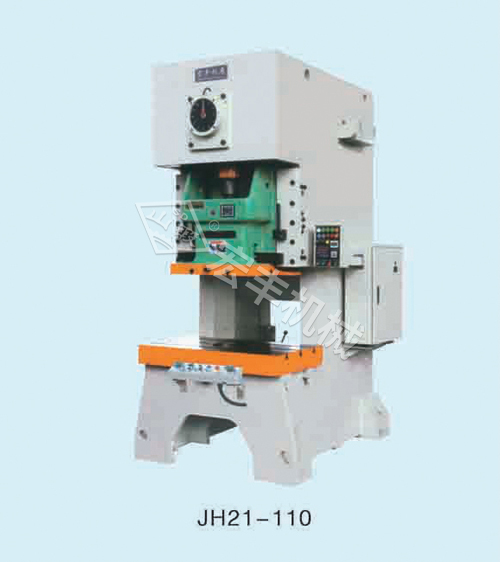

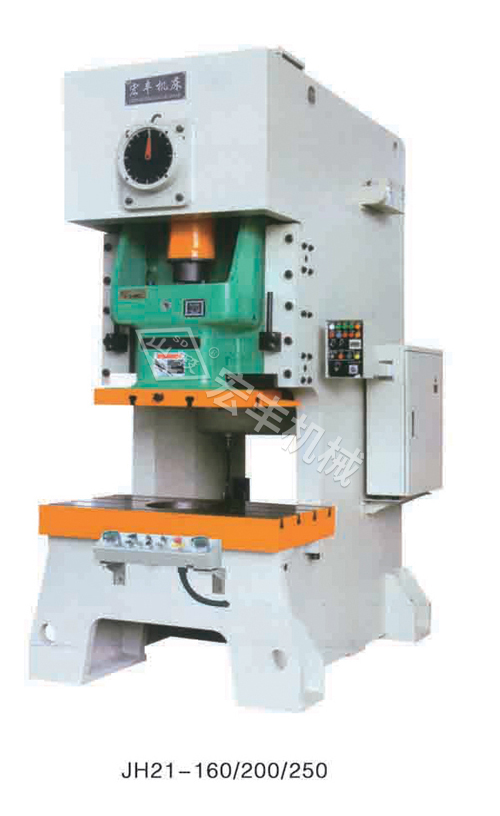

JH21系列开式气动压力机

性能特点：
*钢板焊接机身，经过回火处理，刚性好，精度稳定。
*A型机采用电磁调速电机调速，行程次数可调。
*曲轴纵置，结构紧凑，曲轴经调质削磨处理，光洁度好，转动灵活。
*滑块采用矩形六面导轨，导向精度高。
*气动双平衡缸，平衡滑块和上模重量，降低冲击和噪音，消除连杆和滑块间隙。
*整机采用进口PLC集中控制，气路选用进口安全双联阀控制，可实现点动，寸动，单次和连续冲压，动作灵敏，安全可靠。
*采用进口干式气动摩擦离合器，可根据用户要求，选配过载?；ぷ爸没蜓顾奖Ｏ掌?，自动润滑，变频调速等装置。

技术参数：

规格型号	单位	JH21-110 JH21-110A	JH21-125 JH21-125A	JH21-160 JH21-160A	JH21-200 JH21-200A	JH21-250 JH21-250A	JH21-315 JH21-315A	JH21-400
公称压力	KN	1100	1250	1600	2000	2500	3150	4000
公称力行程	mm	5	5	6	6	8	8	8
滑块行程	mm	180	180	180	200	250	250	250
行程次数	s.p.m	45 35~65	45 35~65	45 35~55	40 25~45	35 25~40	30 25~35	35
大装模高度	mm	350	350	400	450	450	500	500
装模高度调节量	mm	90	90	100	110	110	120	120
滑块中心到机身距离	mm	350	350	390	430	430	470	470
滑块打料杆行程	mm	50	50	60	80	70	70	70
立柱间距离	mm	700	700	810	960	1100	1040	1040
工作台尺寸（前后×左右）	mm	680×1070	680×1070	760×1170	840×1400	920×1400	920×1550	920×1550
工作台孔尺寸	mm	φ160	φ160	φ220	φ250	φ360	φ360	φ300
工作台板厚度	mm	150	150	150	160	170	170	180
滑块底面尺寸（前后×左右）	mm	520×620	520×620	580×700	650×880	650×880	730×1020	730×1020
模柄孔尺寸（直径×深度）	mm	φ70×85	φ70×85	φ65×95	φ65×90	φ65×90	φ70×90	φ70×90
空气压力	MPa	0.5	0.5	0.5	0.5	0.5	0.5	0.5
气垫顶出力	KN	60	60	80	110	140	140	140
气垫行程	mm	90	90	90	125	125	125	125
主电机功率	KW	11	11	15	18.5	22	30	30
外形尺寸（前后×左右）	mm	1790×1300	1790×1300	2265×1420	2480×1645	2700×1700	2700×1700	2700×1795
压力机高度	mm	3250	3350	3380	3520	4135	4135	4235
整机重量	kg	9550	10500	14500	19000	26500	28600	34000
